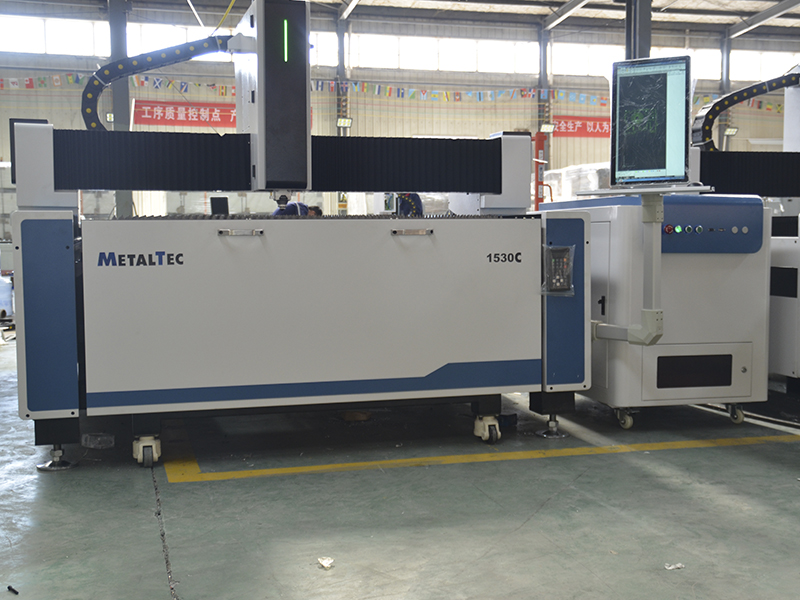

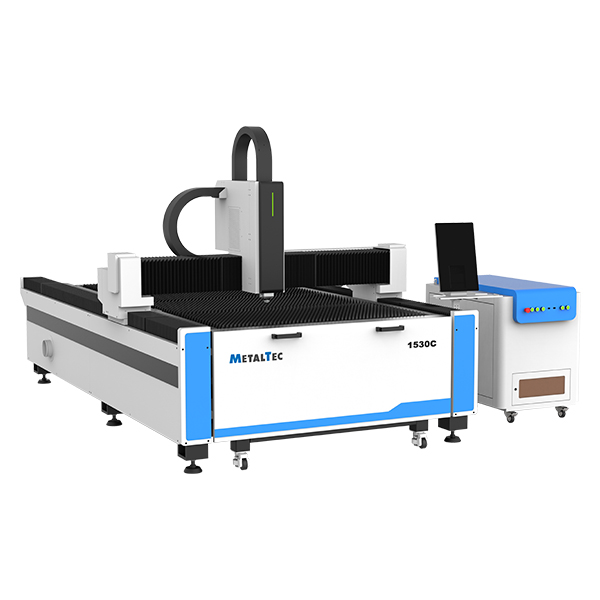

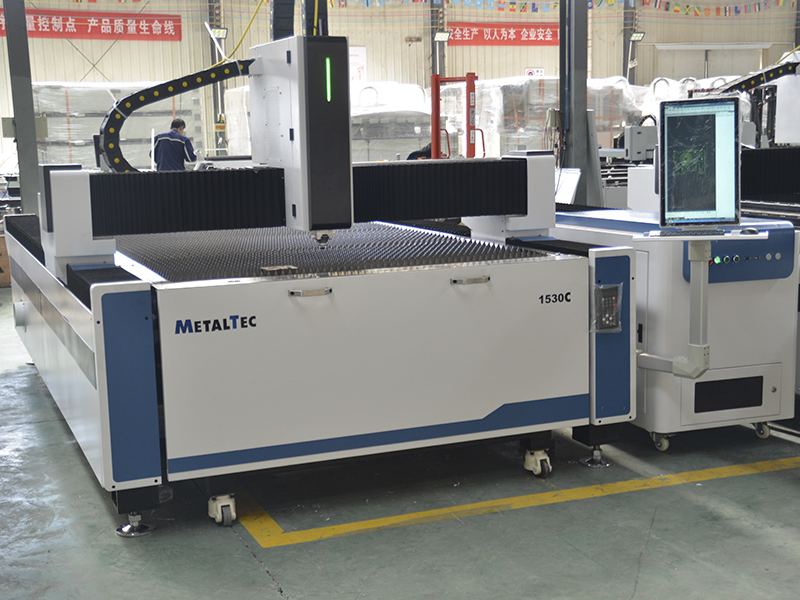

MetalTec 1530C (1500W) оптоволоконный лазерный станок для резки металла с ручной сменой рабочих столов

Артикул: 1546 Категории: ,

2 681 112 ₽

НАЗНАЧЕНИЕ:

Оптоволоконный лазерный станок MetalTec 1530С (1500W) предназначен для лазерной обработки металла. Обработка производится методом резки по плоскости. Станок волоконной лазерной резки представляет собой высокотехнологичное оборудование, сочетающее технологии лазерной резки и точного механизма с ЧПУ. Станок успешно применяется в металлообрабатывающей промышленности, благодаря высокой точности обработки, а также наилучшему качеству получаемых изделий.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Сферы применения достаточно обширны: медицинская микроэлектроника, тяжелая промышленность, машиностроение, метро или авто аксессуары, механические части, декоративно-прикладное искусство, элементы электронных устройств, реклама, и т. д.



ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Высокопроизводительная лазерная головка с функцией автофокусировки и контролем безопасного перемещения.
  • Программное обеспечение с включенным модулем NESTING, локализованное для Российского рынка, включая языковой пакет на русском языке.
  • Высокое качество лазерного луча.
  • Простота и удобство наладки и настройки.

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:











ТАБЛИЦА ЗАВИСИМОСТИ ТОЛЩИН РЕЗКИ ОТ ВЫХОДНОЙ МОЩНОСТИ ВОЛОКОННОГО ЛАЗЕРА И ВИДА МАТЕРИАЛА И ТОЛЩИНЫ ЗАГОТОВКИ:

Материал Толщина, мм Скорость резки, м/мин Рабочий газ Давление газа Тип сопла Высота фокуса

Нержавеющая сталь

1

25

N2

12

1,5S

0,5

2

8

14

2,0S

0,5

3

4,5

16

2,5S

0,5

4,5

1,5

18

3,0S

0,5

5,5

0,8

18

3,0S

0,5

Углеродистая сталь

1

22

N2

12

1,5S

0,5

3

3,6

O2

0,6

1,0D

1

6

1,4

0,6

1,5D

1

8

1,2

0,6

1,5D

1

10

1

0,6

2,0D

1

12

0,8

0,6

2,5D

1

14

0,65

0,6

3,0D

1

16

0,5

0,6

3,0D

1

Алюминий

1

18

N2

12

1,5S

0,5

2

6

14

2,0S

0,5

3

2,5

15

2,5S

0,5

4

0,8

17

3,0S

0,5

Медь / Латунь

1

15

N2

14

1,5S

0,5

2

5

16

2,0S

0,5

3

1,8

18

2,5S

0,5

4

1

20

3,0S

0,5

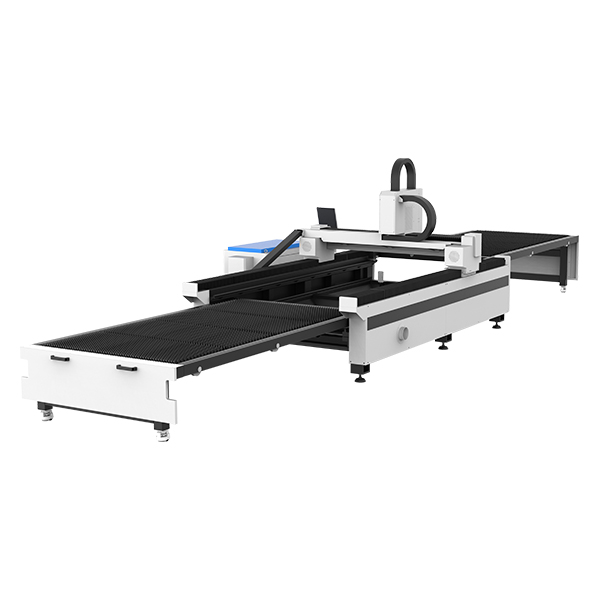

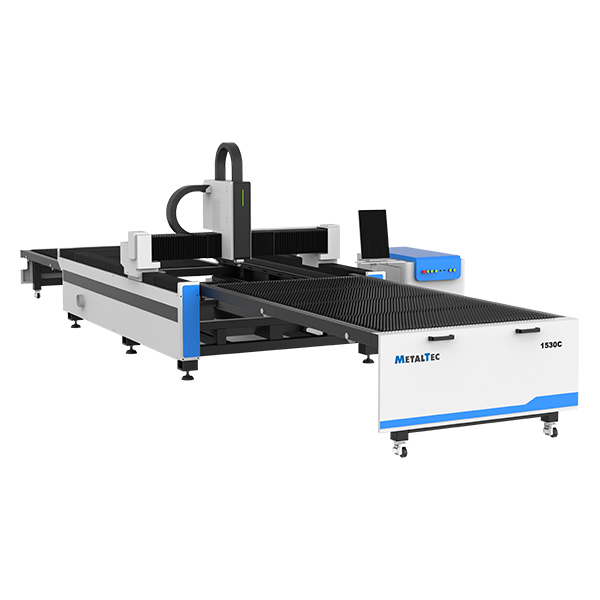

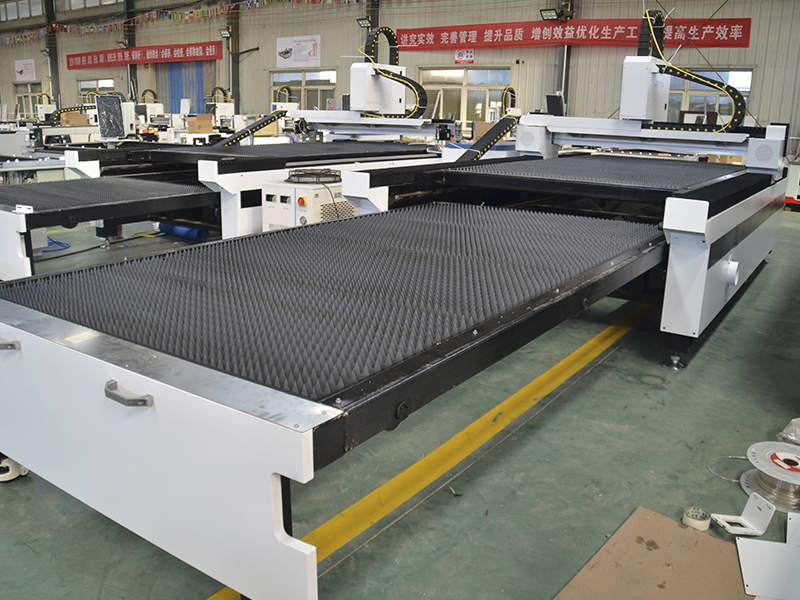

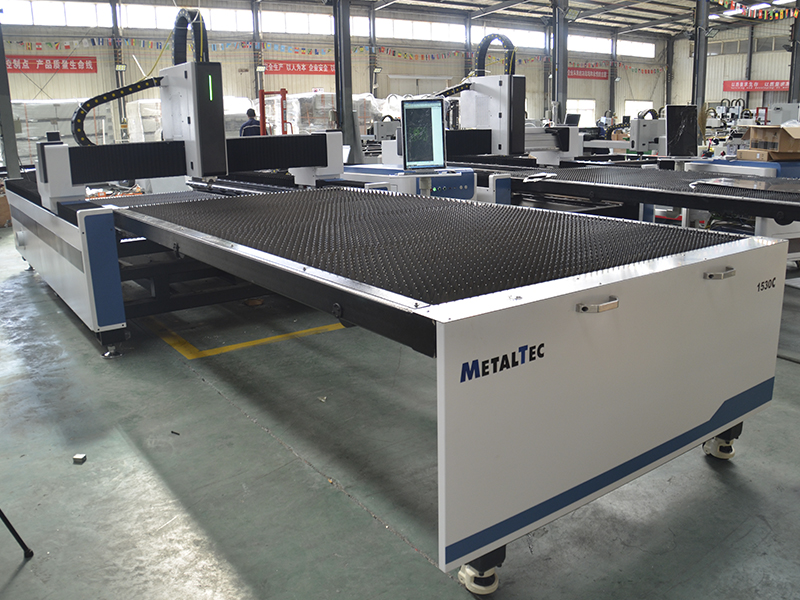

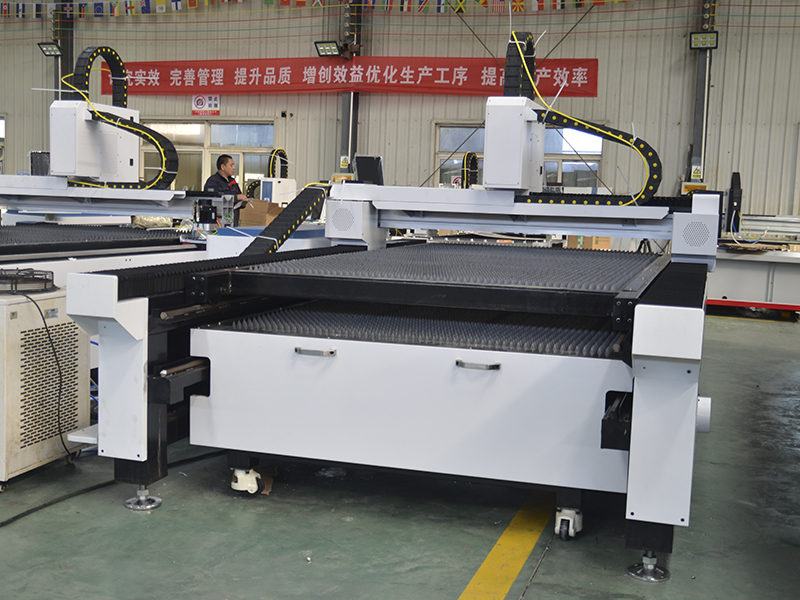

ТИП СМЕНЫ СТОЛОВ – В РУЧНОМ РЕЖИМЕ:

РАСХОДНЫЕ МАТЕРИАЛЫ:

Наименование Характеристики Срок службы, часы Кол-во, шт./год
Защитное стекло Диаметр: 30 мм, толщина: 5 мм 300* 7*
Сопло 1; 1,5; 2; 2,5; 3 мм 1000* *
Керамическое кольцо Стандартное 1000* 2*
Фокусирующая линза Стандартное 2000 — 4000* 1*
Коллиматорная линза Стандартное 2000 — 4000* 1*



*Ориентировочные показатели срока службы. В зависимости от режимов, материалов, условий обработки, могут отличаться.

Технические характеристики:

  • Модель
    1530C (1500W)
  • Рабочая зона (X x Y), мм
    1530 x 3050 (+ сменный стол 1530 × 3050)
  • Вид охлаждения
    Чиллер
  • Направляющие по осям X / Y / Z
    HIWIN — 30 / 20 / 15 мм (квадратного сечения)
  • Передача по осям X / Y
    Двухприводные зубчатаыe шестерня-рейка Garretson
  • Передача по оси Z
    Шарико-винтовая пара TBI (Тайвань)
  • Датчик высоты
    Автоматический
  • Система управления
    RU CUT V.2 (NESTING)
  • Поддерживаемые форматы файлов
    CAD, CorelDRAW, plt, AI, dxf
  • Смазка
    Централизованная система смазки
  • Редуктор
    SHIMPO – NIDEC (Япония)
  • Электрокомпоненты
    SCHNEIDER (Франция)
  • Точность позиционирования, мм
    ±0,03
  • Точность повторного позиционирования, мм
    ±0,02
  • Ускорение
    до 1G
  • Напряжение, В
    380
  • Частота тока, Гц
    50
  • Гарантия на станок
    2 года
Лазер:

  • Тип лазера
    Оптоволоконный лазер
  • Режущая голова
    METALTEC CH 3000
  • Производитель лазера
    RAYCUS
  • Мощность лазера, Вт
    1500
  • Длина волны лазера, нм
    1070
  • Срок работы лазера, ч
    до 100 000
  • Гарантия на лазерный источник
    2 года
Двигатели:

  • Двигатели по осям X, Y, кВт
    Серводвигатель Leadshine 1,3 / 1 кВт (Тайвань)
  • Двигатель по оси Z, кВт
    Серводвигатель Leadshine 0,4 кВт (Тайвань)
Резка:

  • Максимальная толщина резки, мм (углеродистая сталь)
    14
  • Максимальная скорость резки, м/мин
    До 30
  • Максимальная скорость холостого хода, м/мин
    До 100
  • Минимальная ширина резки, мм
    0,12
Габаритные размеры:

  • Длина, мм
    4400
  • Ширина, мм
    2200
  • Высота, мм
    1600
  • Вес, кг
    3500

[Table]
