НАЗНАЧЕНИЕ:

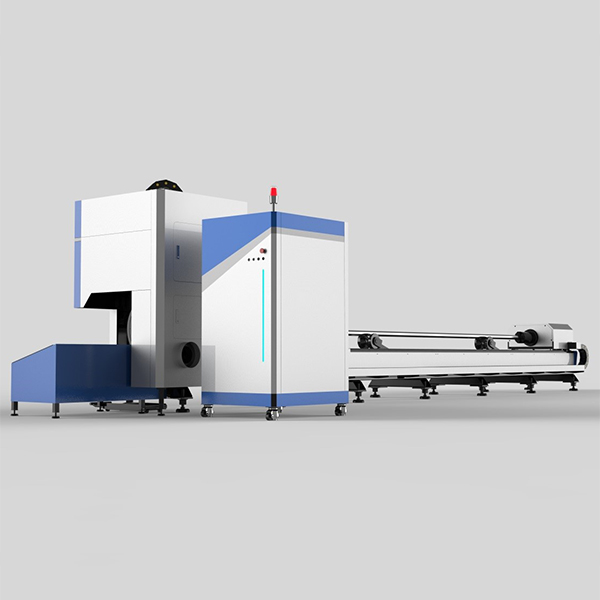

Лазерный комплекс MetalTec Т-6016 предназначен для лазерной обработки труб и резки труб из нержавеющей, углеродистой стали, латуни, алюминия и других металлов круглой, квадратной, эллиптической, шестигранной формы.
КОНСТРУКТИВНАЯ СХЕМА СТАНКА:
СООТНОШЕНИЕ МОЩНОСТИ ЛАЗЕРНОГО ИСТОЧНИКА, ТОЛЩИН И СКОРОСТИ РЕЗКИ:
| Материал |
Толщина (мм) |
Скорость резки (м/мин) |
Рабочий газ |
Давление газа |
Тип сопла |
Высота фокуса |
| Нержавеющая сталь | 1 | 28 | N2 | 14 | 1.5S | 0,5 |
| 2 | 10 | 14 | 1.5S | 0,5 | ||
| 3 | 5 | 16 | 2.0S | 0,5 | ||
| 4 | 3 | 16 | 2.5S | 0,5 | ||
| 5 | 2 | 18 | 3.0S | 0,5 | ||
| 6 | 1,5 | 18 | 3.0S | 0,5 | ||
| 8 | 0,6 | 20 | 3.0S | 0,5 | ||
| Углеродистая сталь | 1 | 25 | N2 | 14 | 1.5S | 0,5 |
| 2 | 6 | O2 | 0,7 | 1.0D | 1 | |
| 3 | 4,2 | 0,6 | 1.0D | 1 | ||
| 4 | 3 | 0,6 | 1.0D | 1 | ||
| 5 | 2,2 | 0,6 | 1.2D | 1 | ||
| 6 | 1,8 | 0,6 | 1.2D | 1 | ||
| 8 | 1,3 | 0,5 | 2.0D | 1 | ||
| 10 | 1,1 | 0,5 | 2.0D | 1 | ||
| 12 | 0,9 | 0,6 | 2.5D | 1 | ||
| 14 | 0,8 | 0,6 | 3.0D | 1 | ||
| 16 | 0,7 | 0,6 | 3.5D | 1 | ||
| 18 | 0,5 | 0,6 | 4.0D | 1 | ||
| 20 | 0,4 | 0,6 | 4.0D | 1 | ||
| Алюминий | 1 | 20 | N2 | 12 | 1.5S | 0,5 |
| 2 | 10 | 14 | 1.5S | 0,5 | ||
| 3 | 4 | 16 | 2.0S | 0,5 | ||
| 4 | 1,5 | 16 | 2.5S | 0,5 | ||
| 5 | 0,9 | 18 | 3.0S | 0,5 | ||
| 6 | 0,6 | 18 | 3.0S | 0,5 | ||
| Медь / Латунь | 1 | 18 | N2 | 14 | 1.5S | 0,5 |
| 2 | 8 | 16 | 2.0S | 0,5 | ||
| 3 | 3 | 16 | 2.5S | 0,5 | ||
| 4 | 1,3 | 16 | 3.0S | 0,5 | ||
| 5 | 0,8 | 18 | 3.0S | 0,5 | ||
| 6 | 0,4 | 20 | 3.5S | 0,5 |
Технические характеристики
-
Модель
T-6016
-
Длина труб, мм
6000
-
Диаметр труб, мм
20 — 160
-
Вид охлаждения
Чиллер HAN LI / S&A / HK (Китай)
-
Направляющие по осям
Роликовые квадратного сечения
-
Передача по осям
Шестерня — рейка
-
Передача по оси Z
Шарико-винтовая пара TBI
-
Датчик высоты
Автоматический
-
Система управления
TubesT-Lite
-
Редуктор
SHIMPO-NIDEC (Япония)
-
Пневматические элементы
SMC/AirTac (Япония)
-
Электрокомпоненты
SCHNEIDER (Франция)
-
Точность позиционирования, мм
± 0,03
-
Точность повторного позиционирования, мм
± 0,02
-
Ускорение
до 1,2 G
-
Напряжение, В
380
-
Гарантия на станок
2 года
Лазер:
-
Тип лазера
Оптоволоконный лазер
-
Режущая головка (Швейцария)
RAYTOOLS / METALTEC CH3000
-
Настройка фокусного расстояния
Автофокус
-
Производитель источника
MAXPHOTONICS
-
Мощность источника, Вт
2000
-
Длина волны лазер, нм
1070
-
Срок работы лазера, ч
До 100 000
-
Гарантия на лазерный источник
2 года
Двигатели:
-
Серводвигатели по осям W1, кВт
FUJI 2 кВт (Япония)
-
Серводвигатель по оси W2, кВт
FUJI 1,5 кВт (Япония)
-
Серводвигатели по осям Y2, кВт
FUJI 2 кВт (Япония)
-
Серводвигатель по оси X, кВт
FUJI 1 кВт (Япония)
-
Серводвигатель по оси Z, кВт
FUJI 0,4 кВт (Япония)
Резка:
-
Максимальная скорость резки, м/мин
До 30
-
Максимальная скорость холостого хода, м/мин
До 100
-
Минимальная ширина резки, мм
0,12
Габаритные размеры оборудования в сборе:
-
Длина, мм
8500
-
Ширина, мм
2100
-
Высота, мм
2500
-
Вес, кг
3000
