Обрабатывающие центры
MetalTec TOPMILL 1360F (4-х осевой) вертикальный обрабатывающий центр с ЧПУ
7 540 628 ₽
Артикул:
11819
MetalTec TOPMILL 650F Вертикальный обрабатывающий центр с ЧПУ
4 300 951 ₽
Артикул:
13266
НАЗНАЧЕНИЕ:
Вертикальные многоцелевые обрабатывающие центры TOPMILL 650F предназначены для высокоточной обработки металла, для производства деталей и узлов машин и механизмов, пресс-форм и т.д. Такие операции как фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработка двухмерных и трехмерных изогнутых поверхностей, обработка наклонных поверхностей.
СТАНДАРТНЫЕ ВИДЫ ОБРАБОТКИ:
КОМПЛЕКТАЦИЯ:
| № | Наименование | Спецификация |
| 1 | Шпиндель | BT40 |
| 2 | Магазин автосмены инструмента | BT40 - 16T |
| 3 | ШВП по оси Х | 4012 / P4 |
| 4 | ШВП по оси Y | 4012 / P4 |
| 5 | ШВП по оси Z | 4012 / P4 |
| 6 | Подшипник винтовой | |
| 7 | Муфта | |
| 8 | Насос-кулант | |
| 9 | Автоматическая система смазки | |
| 10 | Пневмосистема | |
| 11 | Линейные направляющие квадратного сечения по оси Х | HIWIN (Тайвань) |
| 12 | Линейные направляющие квадратного сечения по оси Y | HIWIN (Тайвань) |
| 13 | Линейные направляющие квадратного сечения по оси Z | HIWIN (Тайвань) |
Технические характеристики:
- МодельTOPMILL 650F
- Размеры рабочего стола, мм900 x 450
- Наибольшая нагрузка на стол, кг500
- T-пазы стола, мм18 x 80 x 5
- Перемещение по оси X, мм650
- Перемещение по оси Y, мм450
- Перемещение по оси Z, мм510
- Расстояние от торца шпинделя до поверхности рабочего стола, мм150 - 660
- Расстояние от шпинделя до колонны, мм470
- Направляющие перемещения, X / Y / ZЛинейные направляющие (С3)
- Шарико-винтовые пары, X / Y / Z4012 / 4012 / 4012 / Класс точности P4
- СерводвигателиFANUC 0i MF PLUS
Шпиндель:
- Обороты шпинделя, об/мин8000
- Мощность электродвигателя главного привода (пост. / 30 мин.), кВт5,5 / 7,5
Инструментальная система:
- Тип хвостовика инструментаВТ40
- Емкость магазина инструмента16
- Максимальный вес устанавливаемого инструмента, кг15
- Максимальный диаметр устанавливаемого инструмента, мм100
- Максимальная длина устанавливаемого инструмента, мм300
Скорость перемещений:
- Быстрые перемещения по осям Х / Y / Z, мм/мин24 000 / 24 000 / 20 000
- Скорость обработки, мм/мин1 - 8 000
Точность:
- Точность позиционирования, мм± 0,005
- Повторяемость, мм± 0,003
Энергопотребление:
- Напряжение, В / Частота, Гц380 ± 10% / 50 ± 10%
- Общая установленная мощность, кВт9-11
Пневмосистема:
- Давление воздуха, МПа0,6
Габаритные размеры:
[Table] - Длина, мм2350
- Ширина, мм2270
- Высота, мм2500
- Вес, кг4000

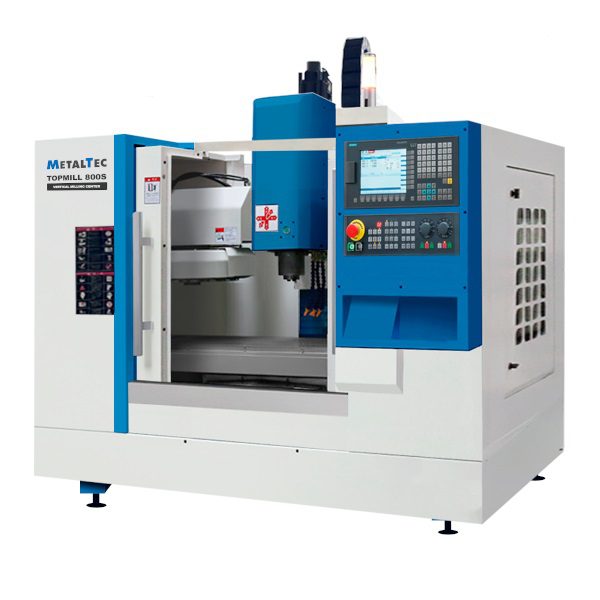

MetalTec TOPMILL 800S (подготовка под 4 ось) Вертикальный обрабатывающий центр с ЧПУ
2 960 395 ₽
Артикул:
11818
