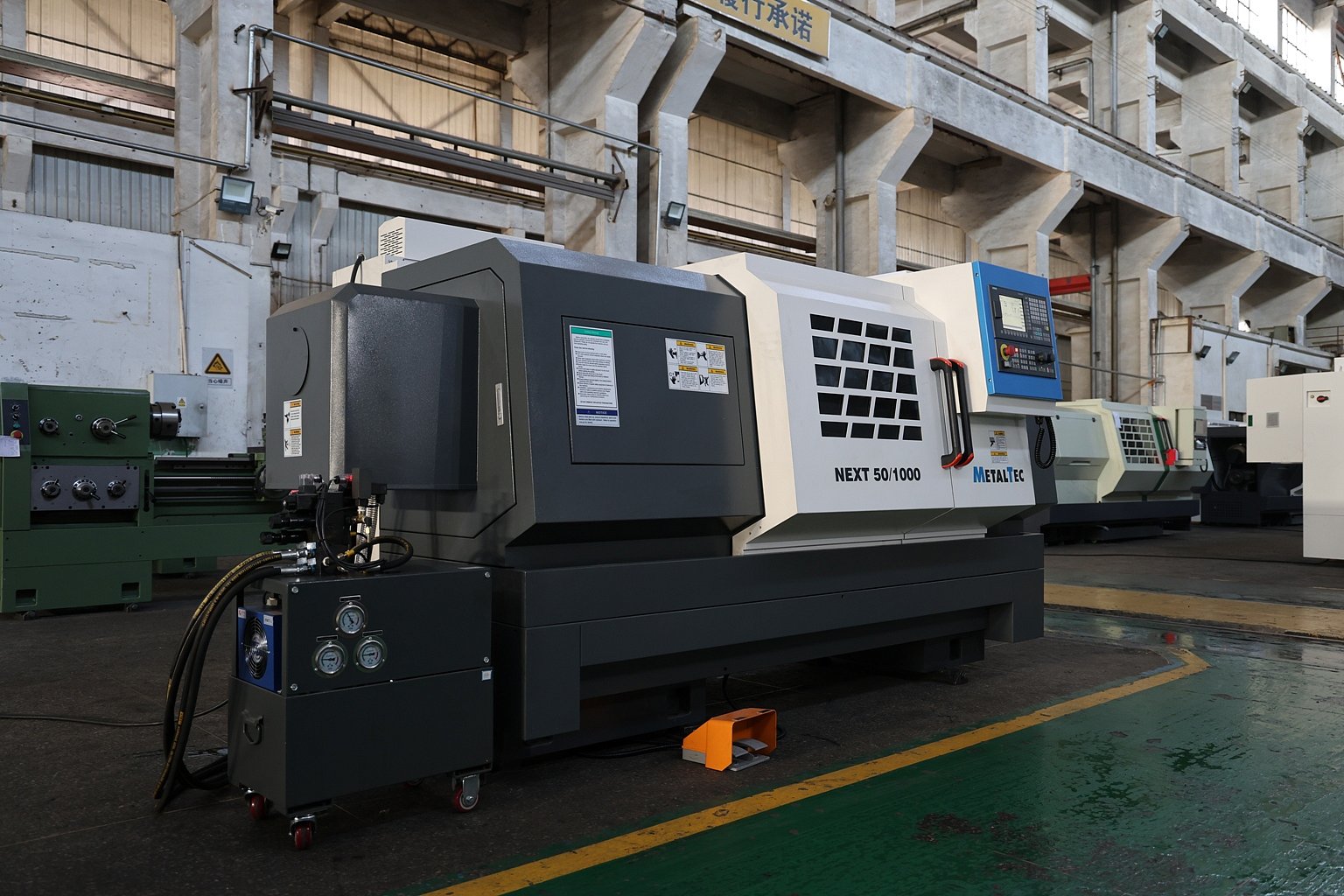

НАЗНАЧЕНИЕ:
Токарный станок ЧПУ с горизонтальной станиной — MetalTec NEXT 50×1000 предназначен для производства различных типов металлических изделий. Данный тип станков широко используется в образовательных учреждениях, на опытных производствах, на предприятиях металлообрабатывающей отрасли.
Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Станки MetalTec NEXT 50×1000 обладают высокой жесткостью > HRC55 и применяются для обработки внутренних и наружных поверхностей деталей с криволинейным и ступенчатым профилем, включая сверление, зенкерование, нарезание резьбы.
СХЕМА ОБРАБОТКИ:
|
|
|
|

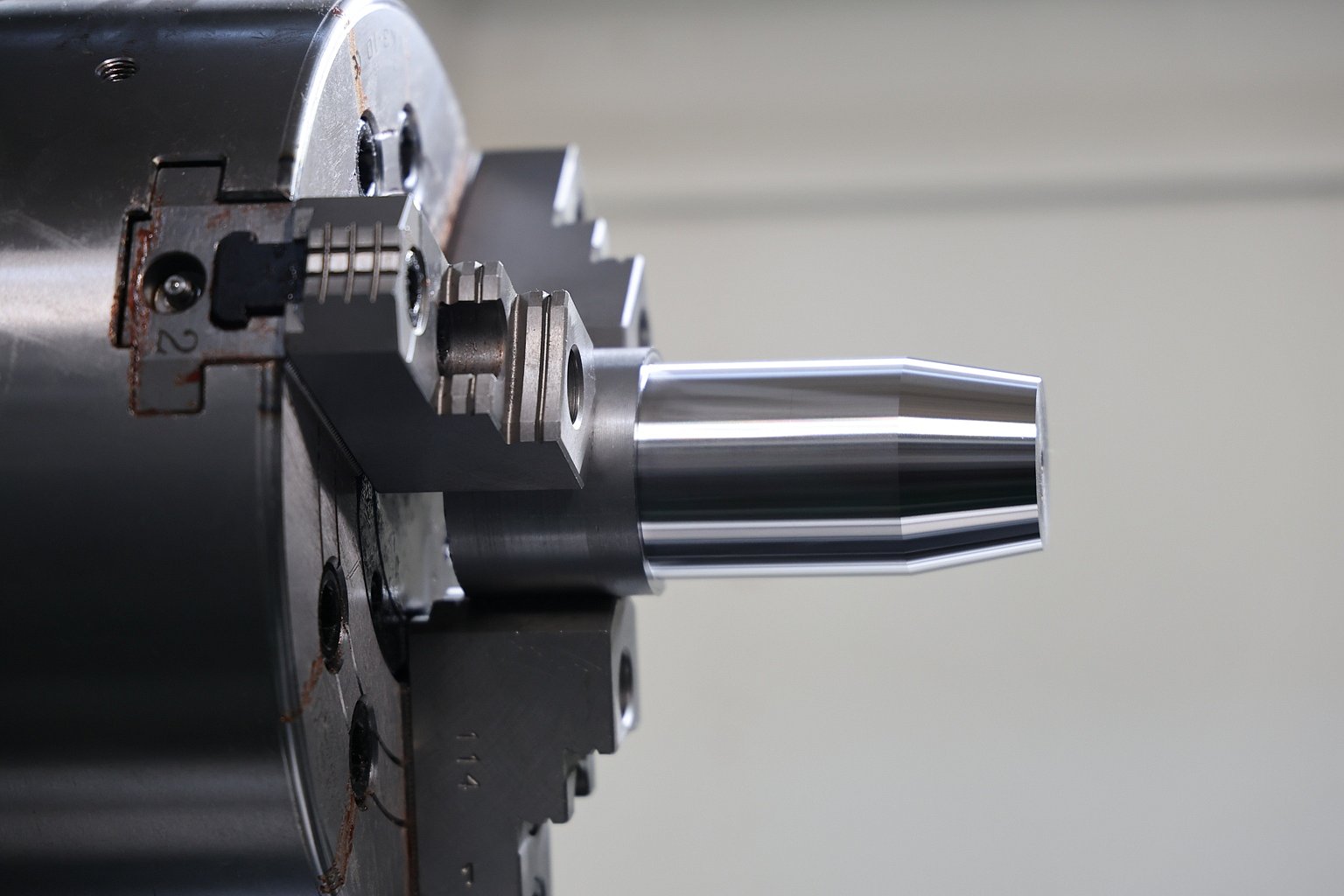

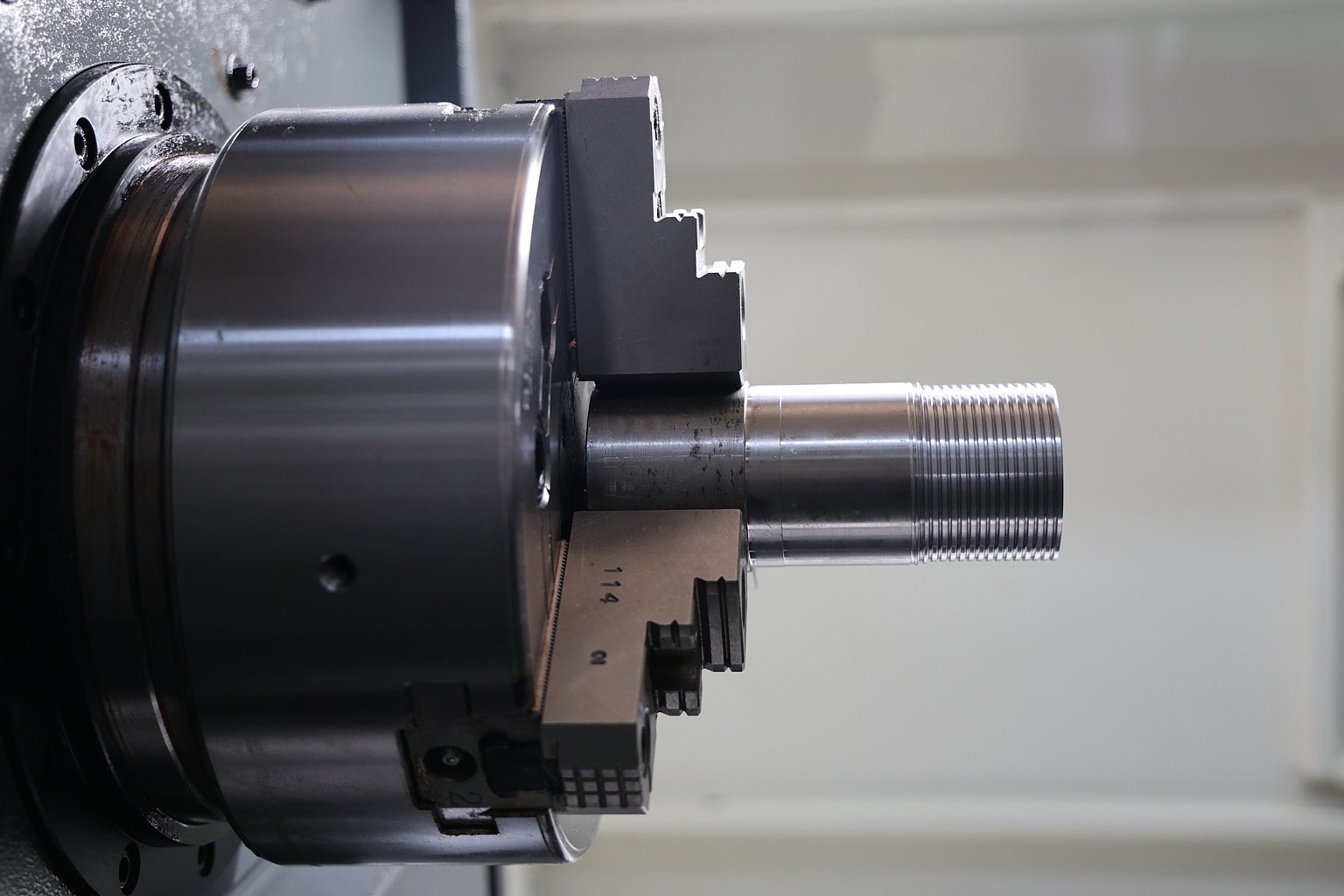

| Внутреннее точение | Наружное точение | Точение наружной резьбы | Наружная отрезка и обработка канавок |
ОСОБЕННОСТИ:
- Горизонтальная станина из чугуна обеспечивает высокую жесткость
- Станина имеет индукционную закалку с твердостью > HRC55

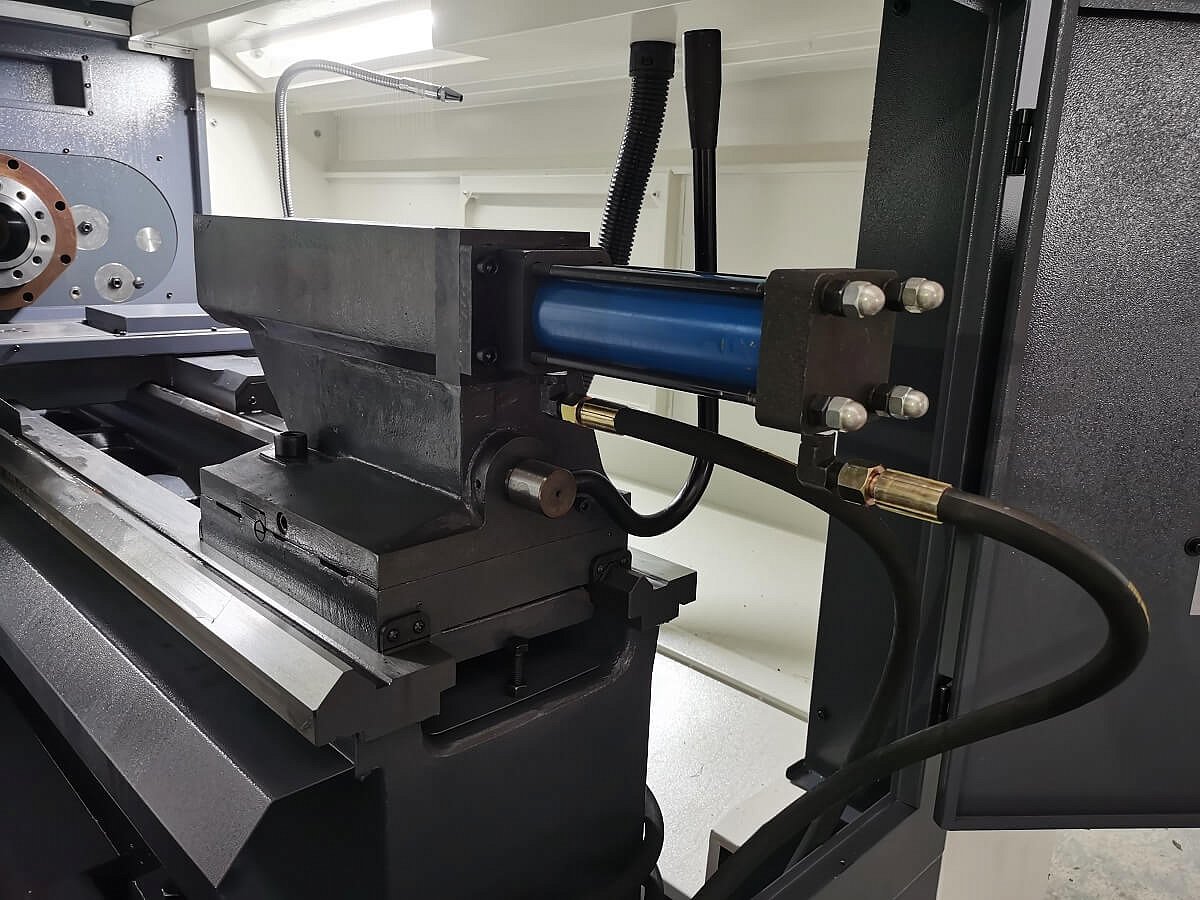

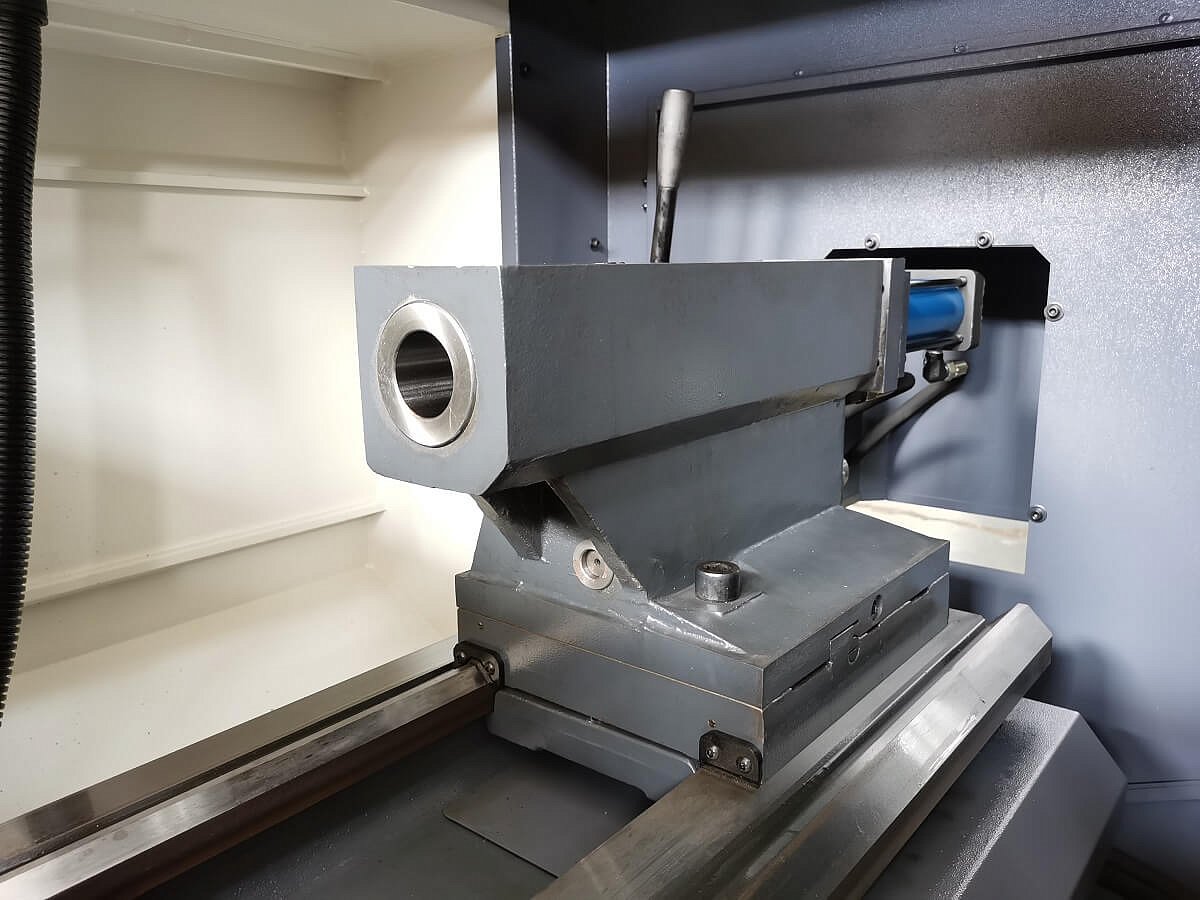

- Гидравлический привод пиноли задней бабки

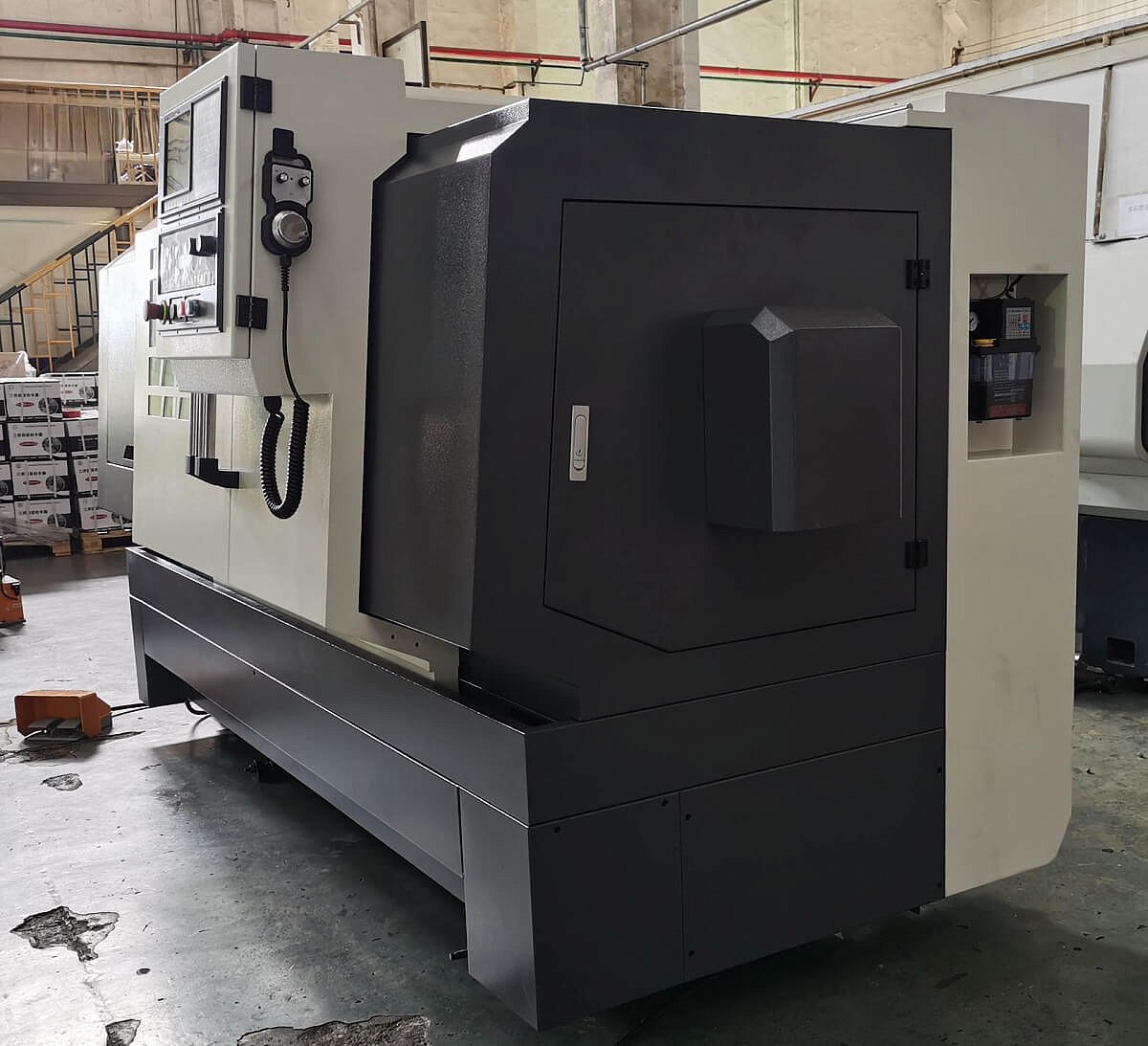

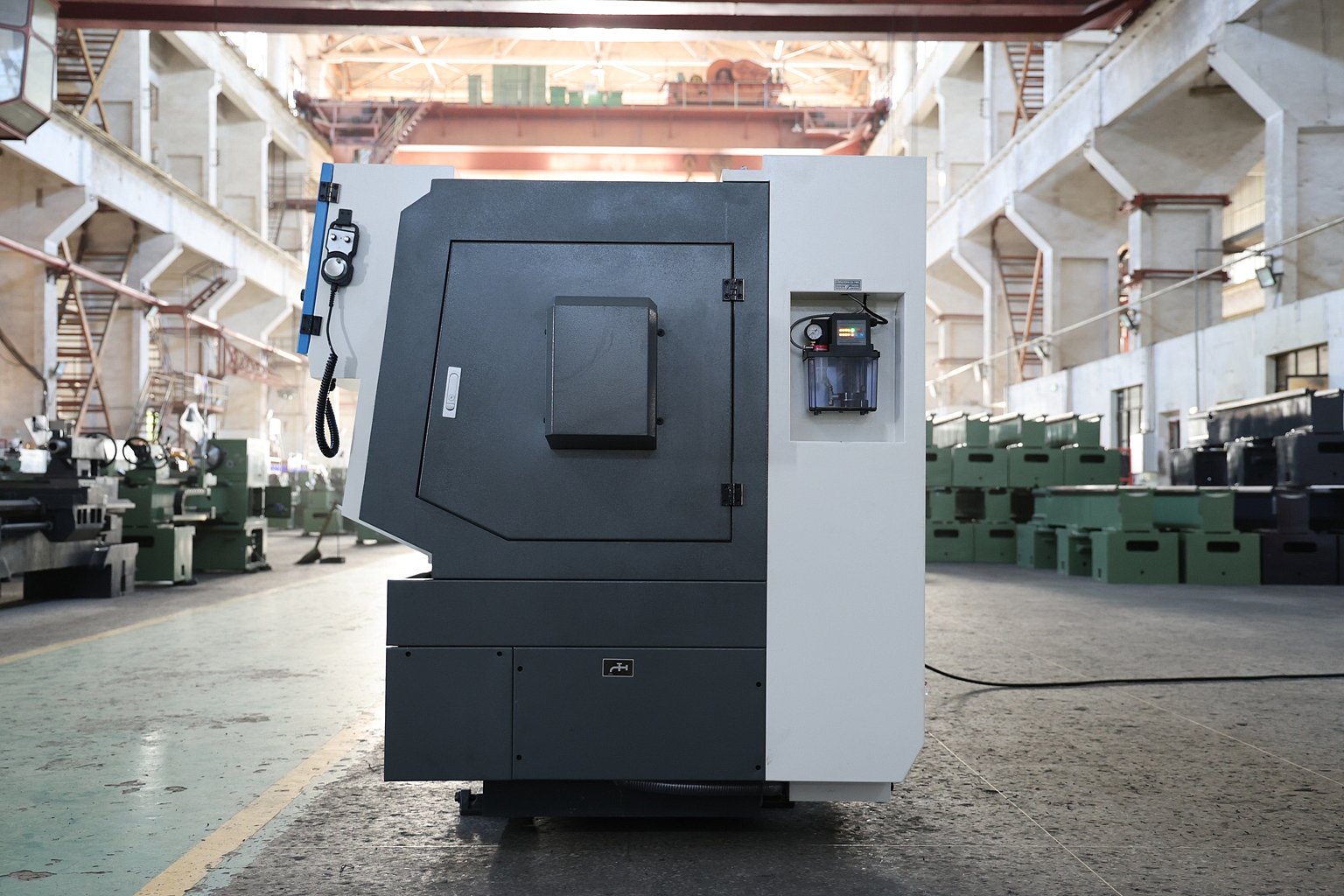

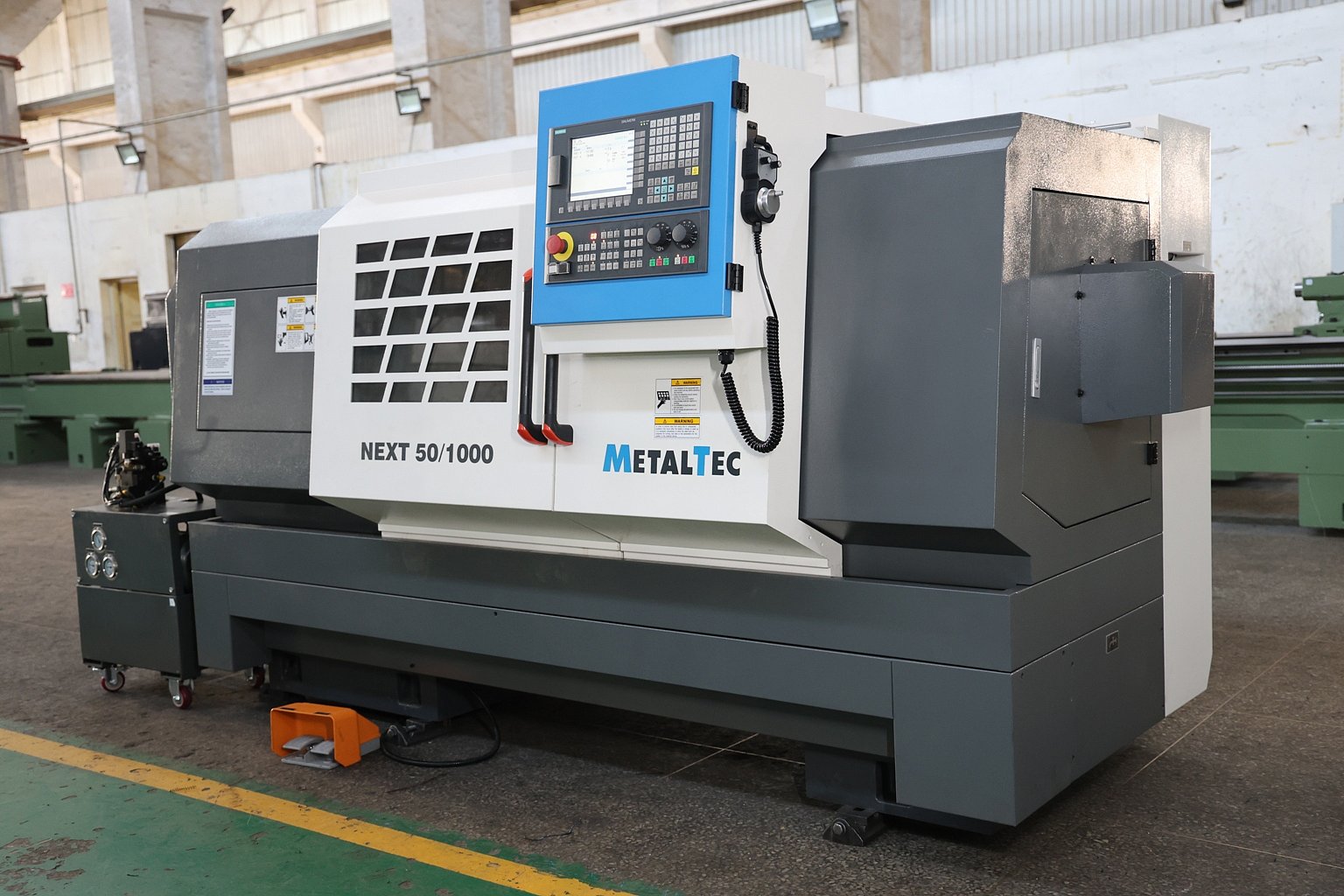

- Полное кабинетное ограждение

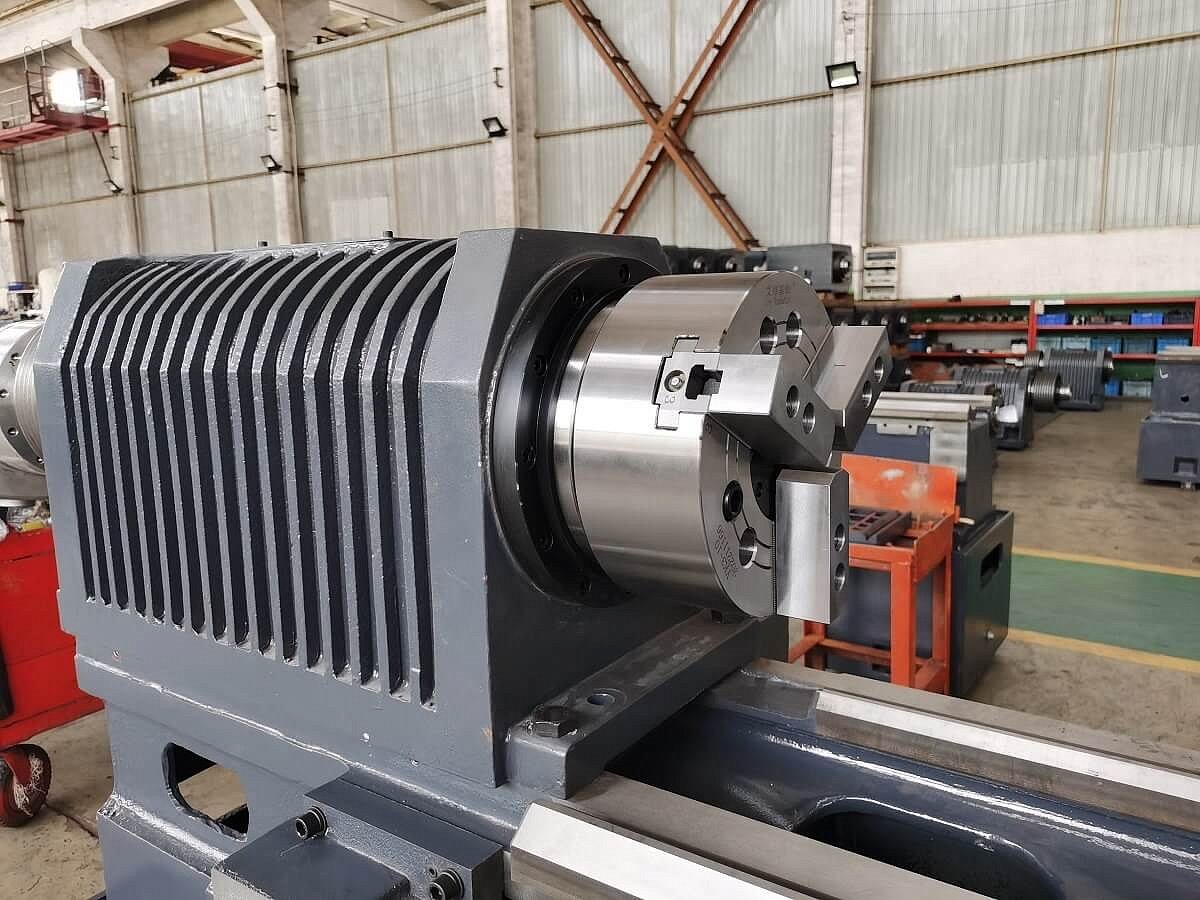

- Шпиндель с высокоточными и надежными подшипниками обеспечивает жесткость и точность
- Проходное отверстие шпинделя 65 мм
- Оригинальные компоненты SIEMENS или Fanuc с увеличенной гарантией на 12 месяцев

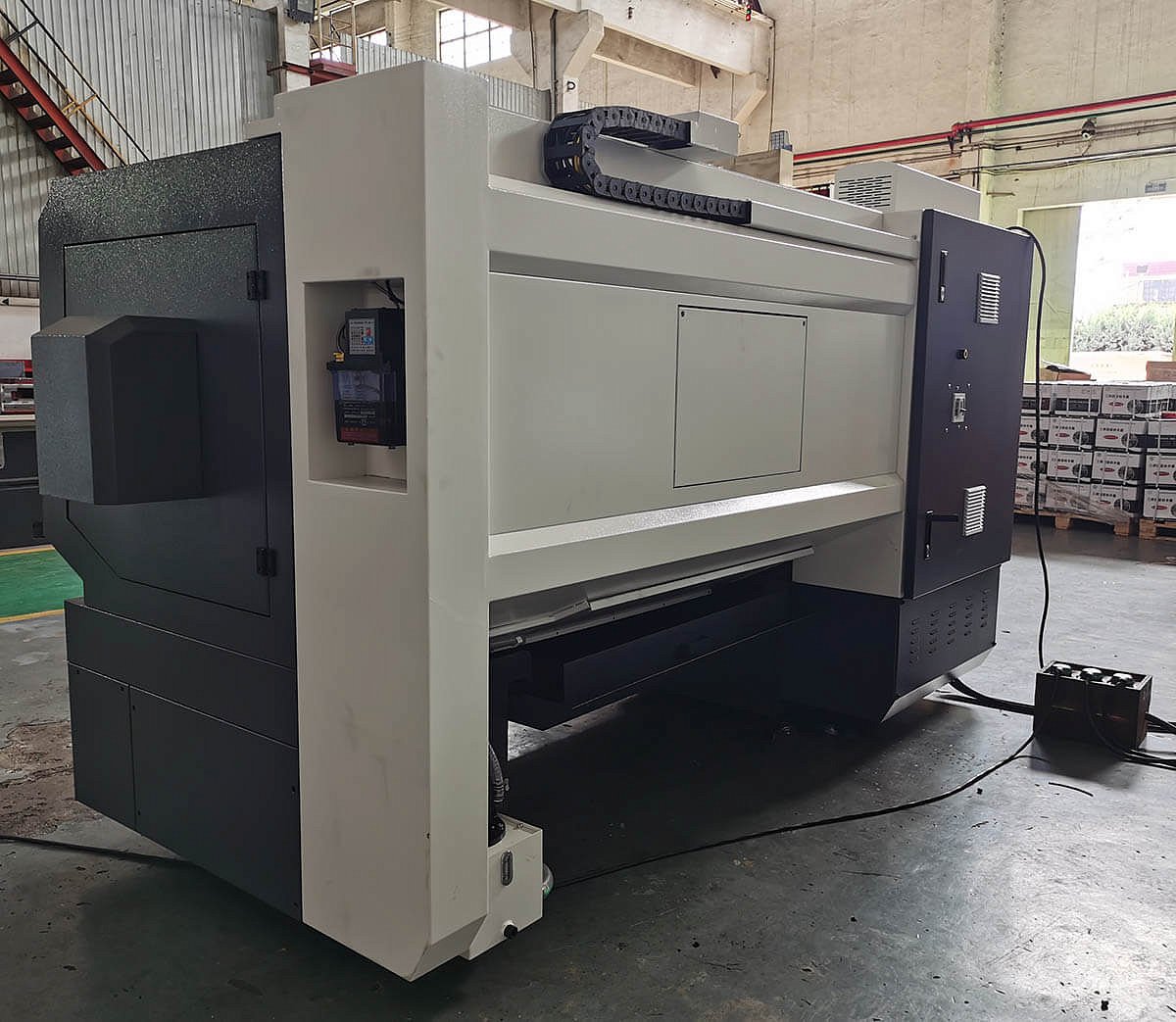

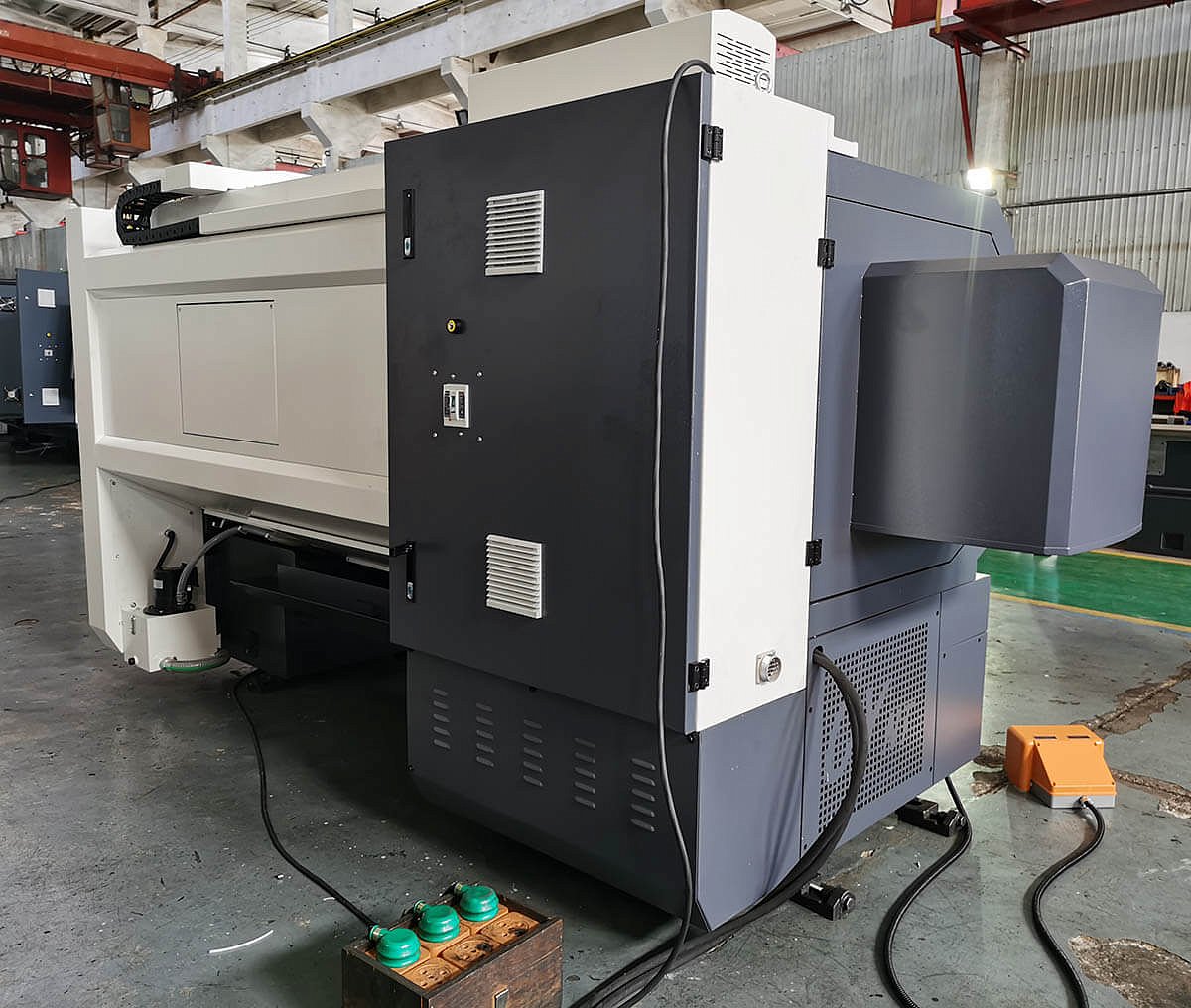

- Шкаф с электрокомпонентами, степень защиты IP54
ПРЕИМУЩЕСТВА:
- Современный внешний вид станка, высокое качество лакокрасочного покрытия
- Эргономичный дизайн и удобное расположение основных модулей станка
- Станок компактный, занимает мало пространства на производстве
- Литая станина из чугуна является гарантом высокой жесткости и долговечности станка
- Чугунная станина сводит на нет рабочие вибрации
- Мощный двигатель для стабильной и высоко производительной работы
- Система установки и смены инструмента для решения технических задач любой сложности
- Подача смазочно-охлаждающей жидкости в зону резки
- Система автоматической смазки направляющих позволяет упростить контроль обслуживания станка
Технические характеристики
-
Модель
NEXT 50×1000
Габариты обрабатываемых деталей:
-
Расстояние между центрами, мм
1000
-
Макс. расстояние над станиной, мм
500
-
Макс. диаметр над станиной, мм
390
-
Макс. диаметр над суппортом, мм
290
Шпиндель
-
Макс. обороты, об/мин
35 — 2000
-
Отверстие шпинделя, мм
82 (65 мм после гидравлического патрона)
-
Торец шпинделя
A2-8
-
Диаметр патрона, мм
250
Перемещение суппорта
-
Ход по оси Х, мм
290
-
Ход по оси Z, мм
920
-
Обрабатываемая заготовка (вал), мм
770
-
X / Z ускоренное перемещение, м/мин
6 / 12

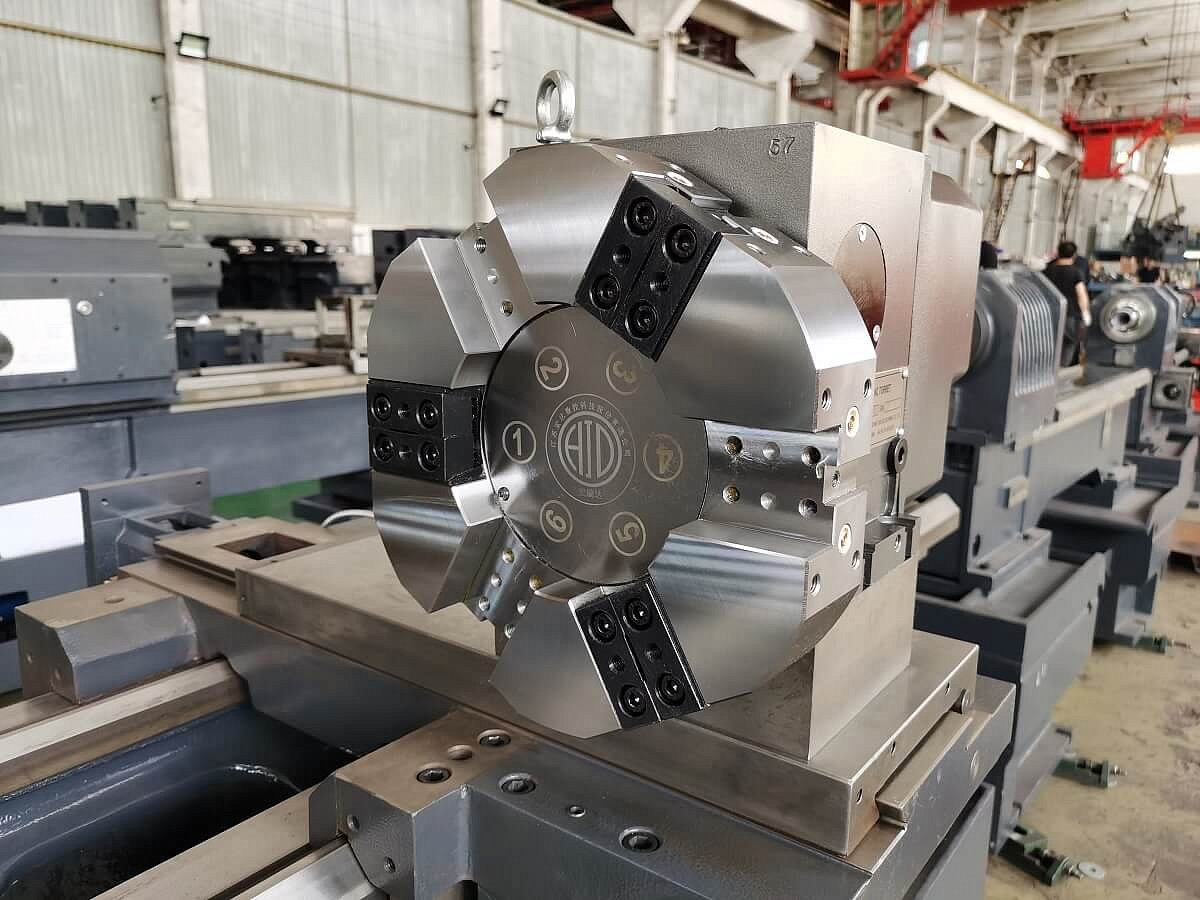

Инструментальный резцедержатель
-
Тип
электрический 8-ми позиционный резцедержатель
-
Количество инструмента, шт.
8
-
Прямоугольный блок, мм
25 x 25 (3 шт.)
-
Блок для расточного инструмента, мм
Ø 25 (3 шт.)
Задняя бабка
-
Привод пиноли
гидравлический
-
Макс. перемещение, мм
150
-
Конус
MT5
Двигатель
-
Мощность двигателя, кВт
11 / 15
-
Номинальный / макс. выходной крутящий момент шпинделя
133 / 181
-
Насос СОЖ, Вт
125
Параметры точности
-
Точность обработки
IT6
-
Округлость обрабатываемой детали, мм
0,005 / 0,004
-
Цилиндрическая степень обработки заготовки, мм
0,03 (0,024) / 300
-
Плоскостность обрабатываемой заготовки, мм
0,025 (0,020) / Ø300
-
Шероховатость поверхности обрабатываемых деталей, мм
Ra1.6μm
-
Точность позиционирования по оси X, мм
0,032 / 0,031
-
Точность позиционирования по оси Z, мм
0,045 / 0,032
-
Повторяемость по оси X, мм
0,009 / 0,008
-
Повторяемость по оси Z, мм
0,014 / 0,013
Габаритные размеры
-
Длина, мм
3300
-
Ширина, мм
1600
-
Высота, мм
1700
-
Вес, кг
2400
Габаритные размеры в упаковке
-
Длина, мм
3500
-
Ширина, мм
1850
-
Высота, мм
2100
-
Вес, кг
2700
