Токарный станок ЧПУ с горизонтальной станиной — MetalTec NEXT 36×750 предназначен для производства различных типов металлических изделий. Данный тип станков широко используется в образовательных учреждениях, на опытных производствах, на предприятиях металлообрабатывающей отрасли.
Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Станки MetalTec NEXT 36×750 обладают высокой жесткостью > HRC55 и применяются для обработки внутренних и наружных поверхностей деталей с криволинейным и ступенчатым профилем, включая сверление, зенкерование, нарезание резьбы.
СХЕМА ОБРАБОТКИ:
|
|
|
|
| Внутреннее точение | Наружное точение | Точение наружной резьбы | Наружная отрезка и обработка канавок |
ОСОБЕННОСТИ:
- Горизонтальная станина из чугуна обеспечивает высокую жесткость
- Станина имеет индукционную закалку с твердостью > HRC55

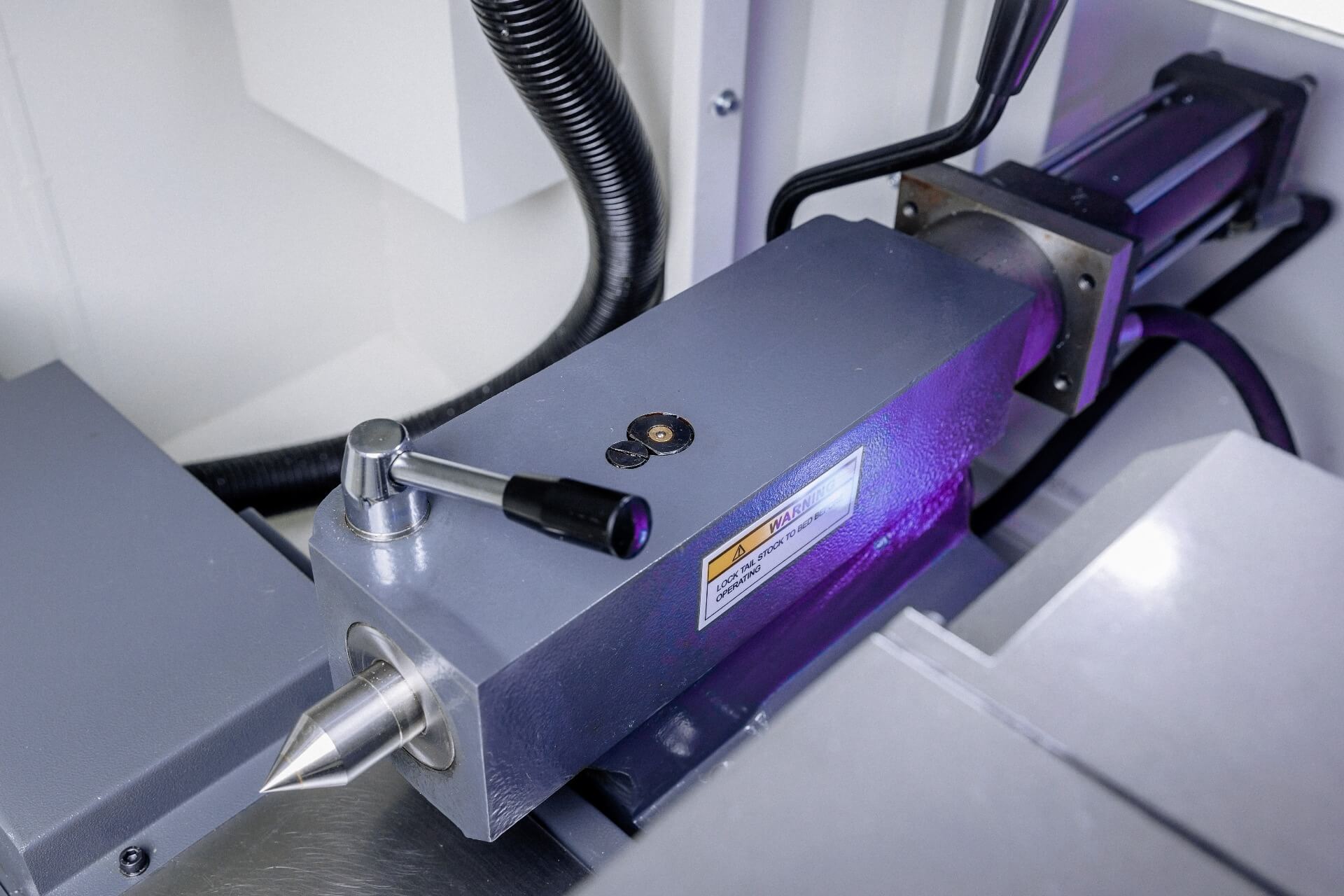

- Гидравлический привод пиноли задней бабки
- Полное кабинетное ограждение
- Шпиндель с высокоточными и надежными подшипниками обеспечивает жесткость и точность
- Проходное отверстие шпинделя 49 мм
- Оригинальные компоненты SIEMENS или Fanuc с увеличенной гарантией на 12 месяцев
- Шкаф с электрокомпонентами, степень защиты IP54
ПРЕИМУЩЕСТВА:
- Современный внешний вид станка, высокое качество лакокрасочного покрытия
- Эргономичный дизайн и удобное расположение основных модулей станка
- Станок компактный, занимает мало пространства на производстве
- Литая станина из чугуна является гарантом высокой жесткости и долговечности станка
- Чугунная станина сводит на нет рабочие вибрации
- Мощный двигатель для стабильной и высоко производительной работы
- Система установки и смены инструмента для решения технических задач любой сложности
- Подача смазочно-охлаждающей жидкости в зону резки
- Система автоматической смазки направляющих позволяет упростить контроль обслуживания станка
Технические характеристики
-
Модель
NEXT 36×750
Габариты обрабатываемых деталей:
-
Расстояние между центрами, мм
750
-
Макс. расстояние над станиной, мм
360
-
Макс. диаметр над станиной (диск), мм
265
-
Макс. диаметр над суппортом, мм
200

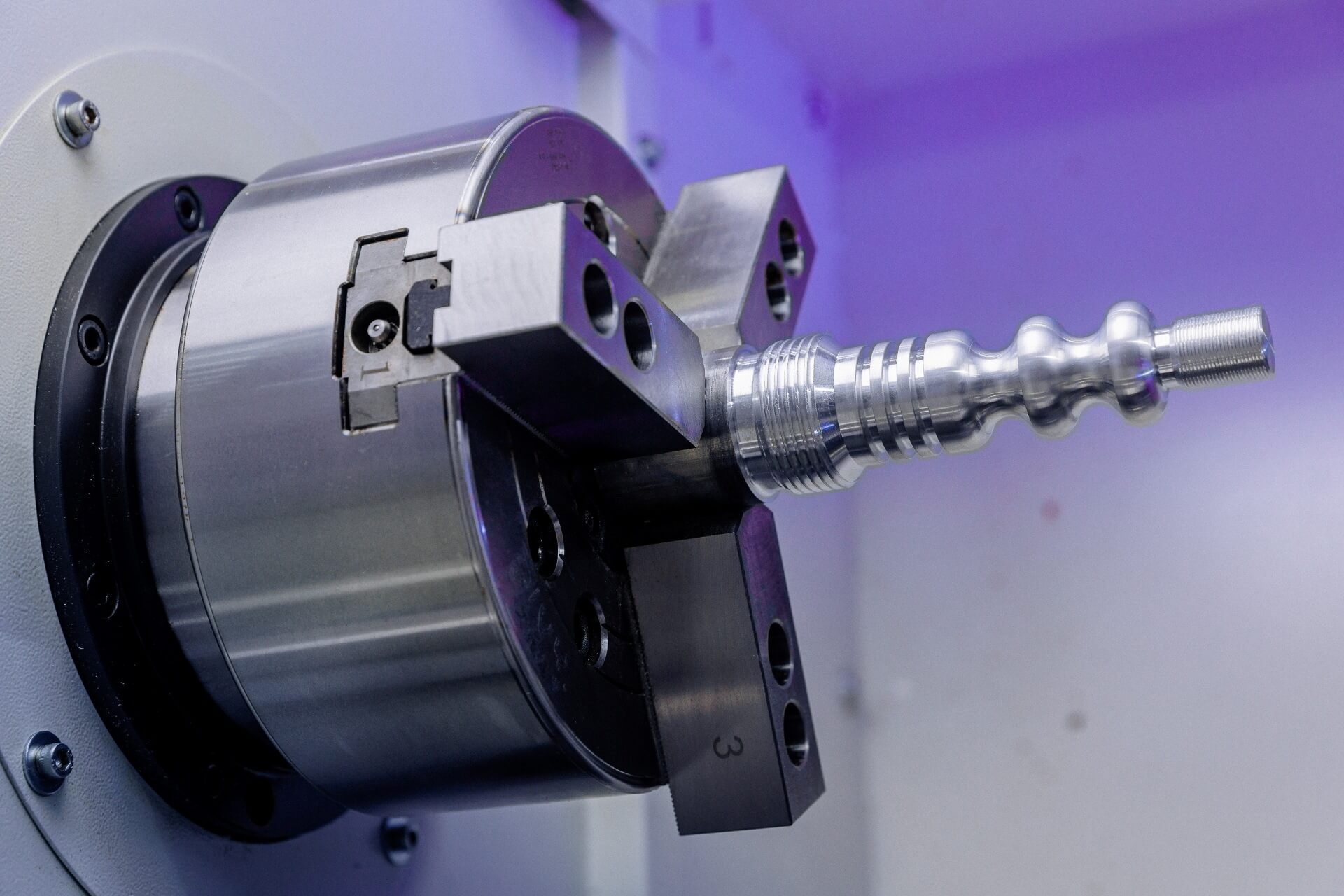

Шпиндель
-
Макс. обороты, об/мин
35 — 2200
-
Отверстие шпинделя, мм
62 (49 мм после гидравлического патрона)
-
Торец шпинделя
A2-6
-
Диаметр патрона, мм
200
Перемещение суппорта
-
Ход по оси Х, мм
235
-
Ход по оси Z, мм
640
-
Обрабатываемая заготовка (вал), мм
470 (при 6-ти поз. голове)
-
X / Z ускоренное перемещение, м/мин
6 / 12
-
Диаметр ШВП по осям X и Z, мм
25 / 50

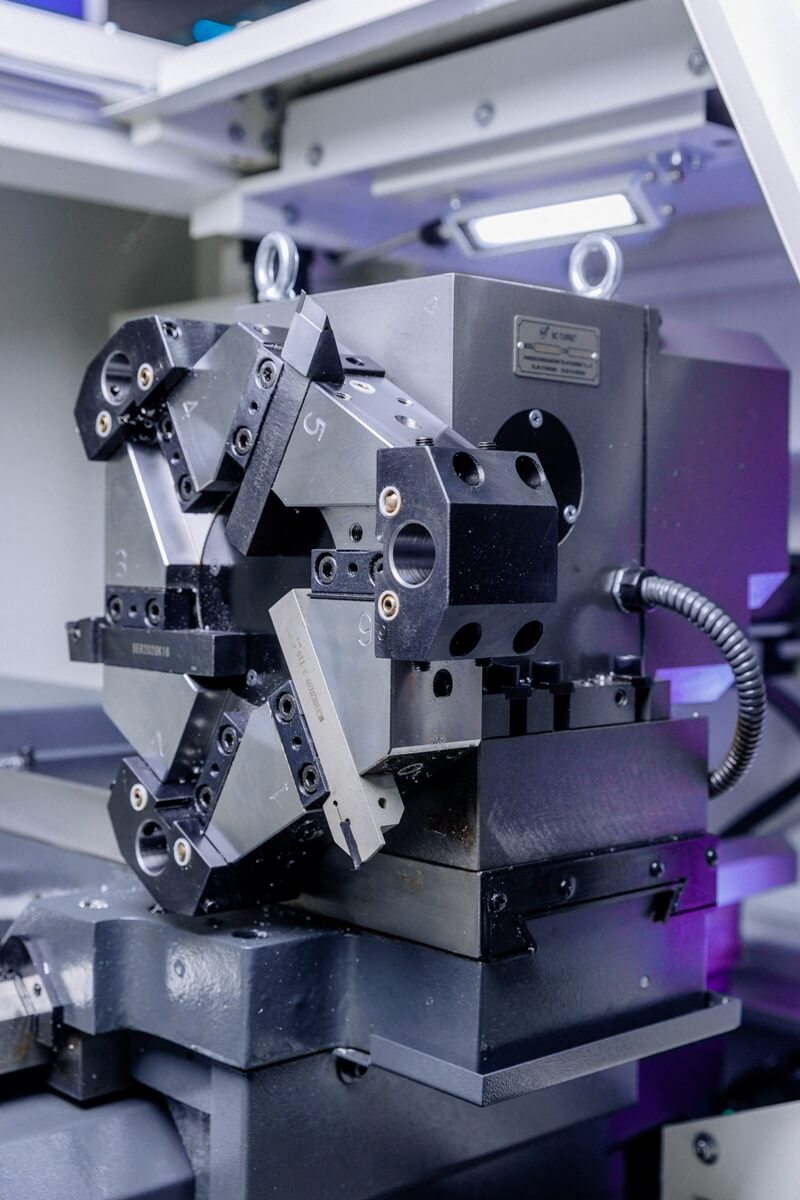

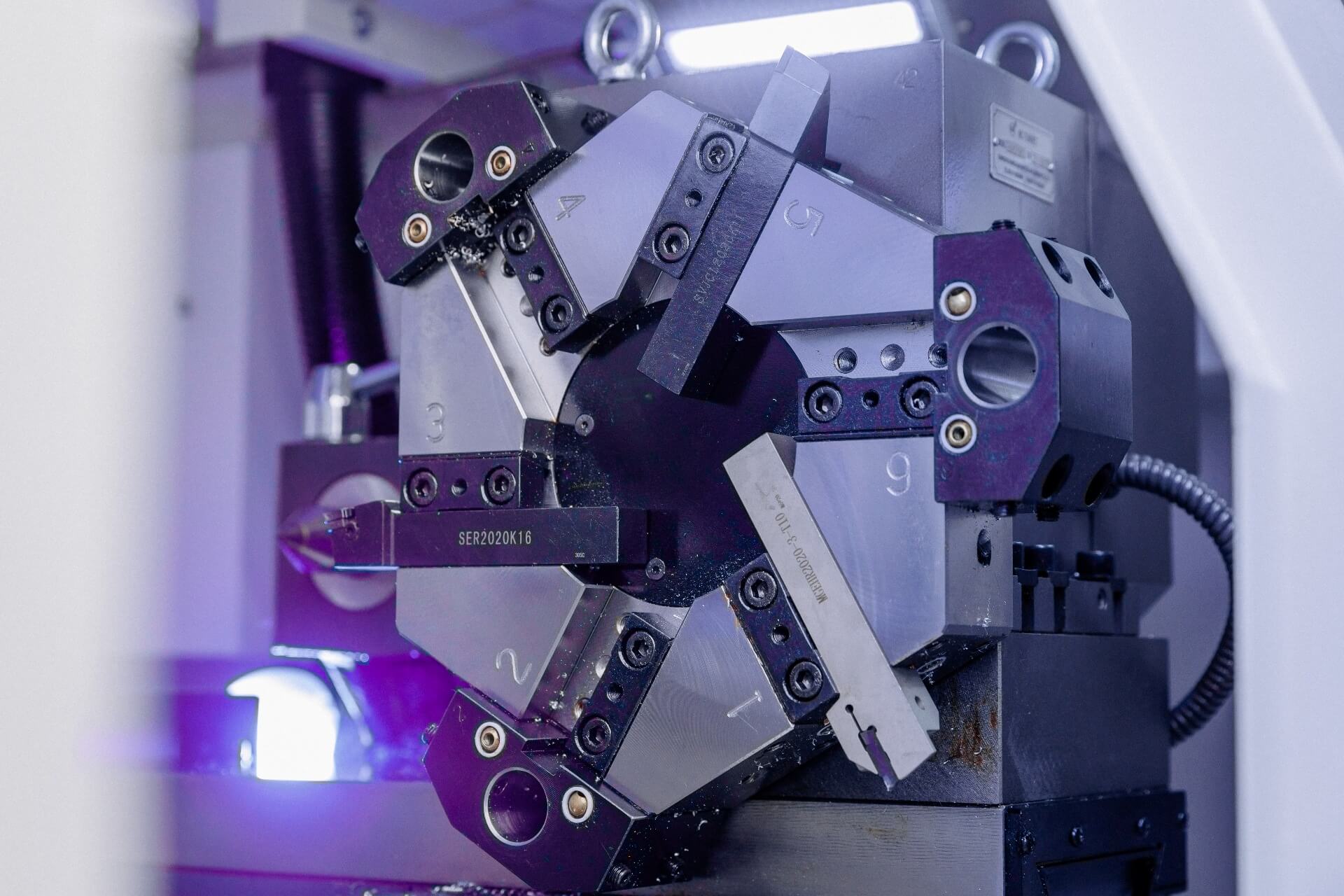

Инструментальный резцедержатель
-
Тип
электрический 6-ти позиционный резцедержатель
-
Количество инструмента, шт.
6
-
Прямоугольный блок, мм
20 x 20 (3 шт.)
-
Блок для расточного инструмента, мм
Ø 25 (3 шт.)
Задняя бабка
-
Привод пиноли
гидравлический
-
Макс. перемещение, мм
127
-
Конус
MT4
Двигатель
-
Мощность двигателя, кВт
5,5 / 7,5
-
Номинальный / макс. выходной крутящий момент шпинделя
70 / 96
-
Насос СОЖ, Вт
200
Параметры точности
-
Точность обработки
IT6
-
Округлость обрабатываемой детали, мм
0,004
-
Цилиндрическая степень обработки заготовки, мм
0,024 / 300
-
Плоскостность обрабатываемой заготовки, мм
0,02 / Ø300
-
Шероховатость поверхности обрабатываемых деталей, мм
Ra1.6μm
-
Точность позиционирования по оси X, мм
0,031
-
Точность позиционирования по оси Z, мм
0,032
-
Повторяемость по оси X, мм
0,008
-
Повторяемость по оси Z, мм
0,010
Габаритные размеры
-
Длина, мм
2310
-
Ширина, мм
1200
-
Высота, мм
1650
-
Вес, кг
1400
Габаритные размеры в упаковке
-
Длина, мм
2560
-
Ширина, мм
1500
-
Высота, мм
2000
-
Вес, кг
1500
Размеры на палете
-
Длина, мм
2400
-
Ширина, мм
1600
-
Высота, мм
1900
