НАЗНАЧЕНИЕ:

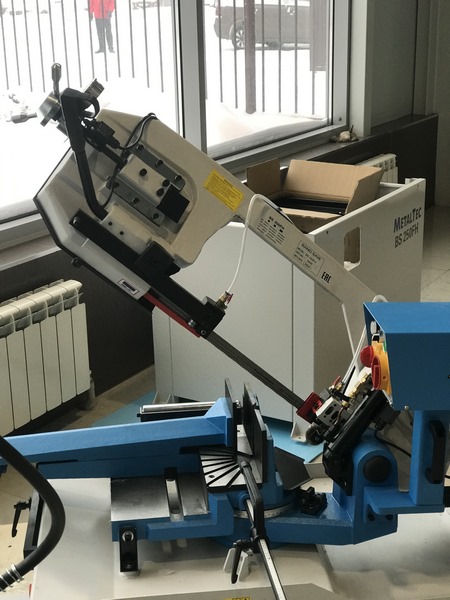

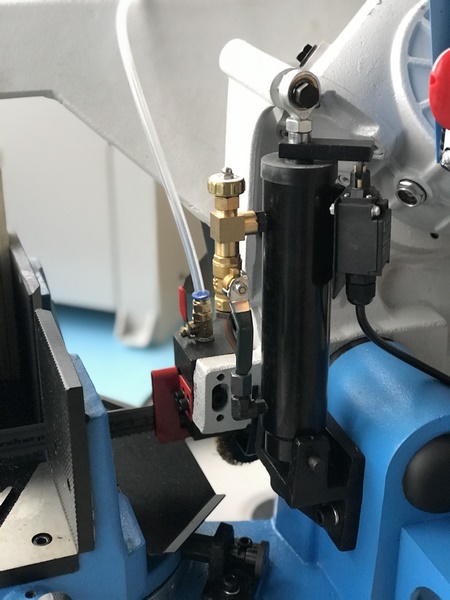

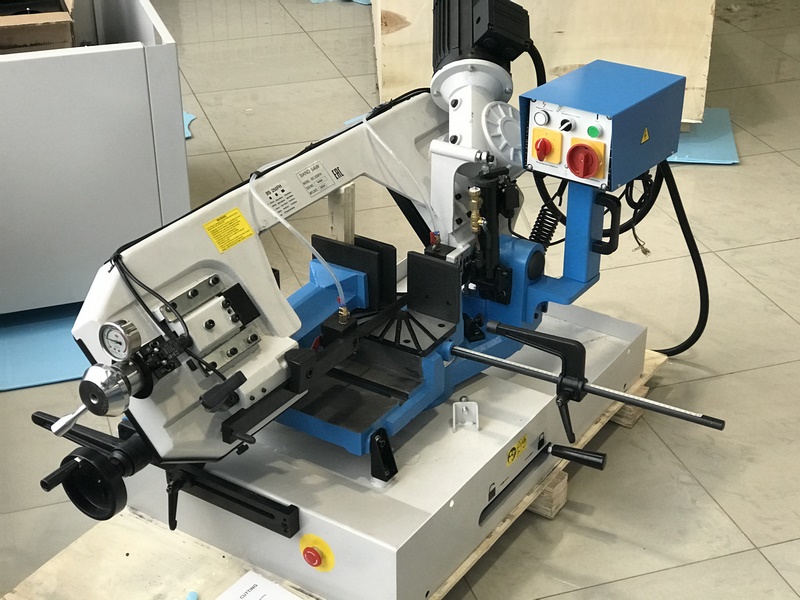

Ленточнопильный станок MetalTec BS 250 FH предназначен для резки заготовок из металлов: цветных, никелевых, титановых, а также высоколегированных и конструкционных сталей. Конструктивное устройство станка, классическое для данного типа оборудования: в качестве базы используется массивная станина, а в качестве режущего модуля – пильная рама. Непосредственно процесс резки осуществляется пильным полотном (ленточная пила), которая сварена в кольцо и установлена на пильной раме, методом натяжения на шкивы. Пильная рама опускается под собственным весом, а регулируемый гидравлический цилиндр (гидроразгрузка), позволяет регулировать скорость опускания пильной рамы, в зависимости от установленной заготовки и режимов пиления.
Преимущества ручных ленточнопильных станков по металлу:

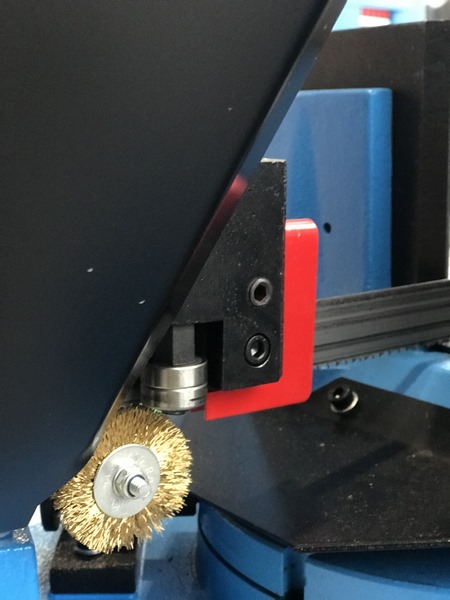

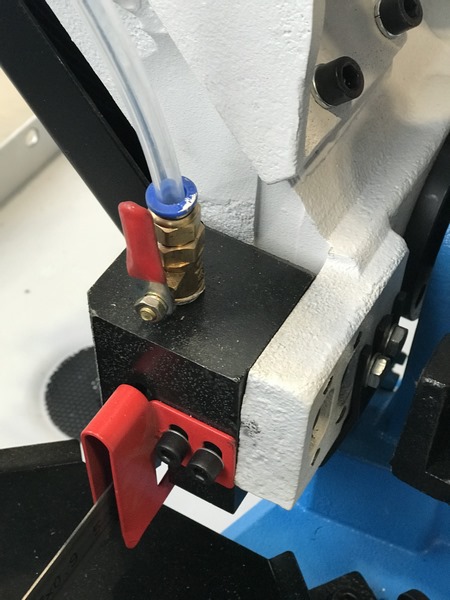

- Высокая точность обработки благодаря управляемым направляющим с подшипниками – позволяет получить более качественный рез в сравнении с аналогами других производителей.
- Экономия материала при обработке, за счет малой ширины резки – позволяет экономить материал, а также производить точный распил за счет минимальной вибрации ленточного полотна.

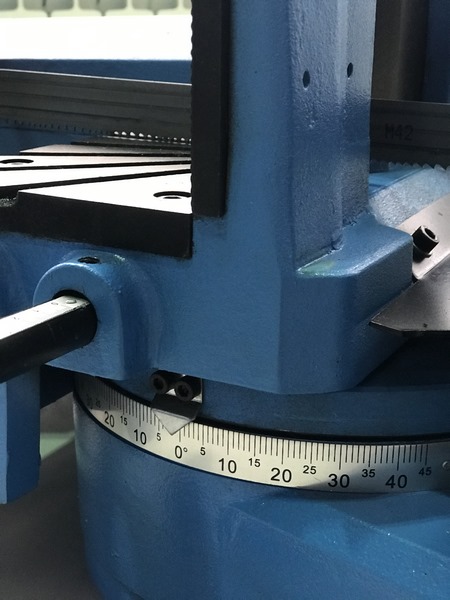

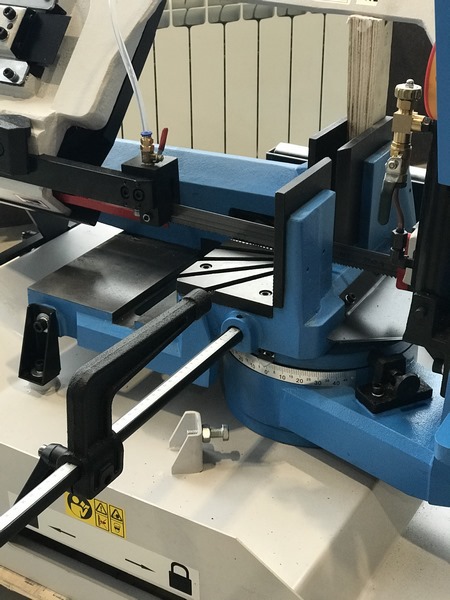

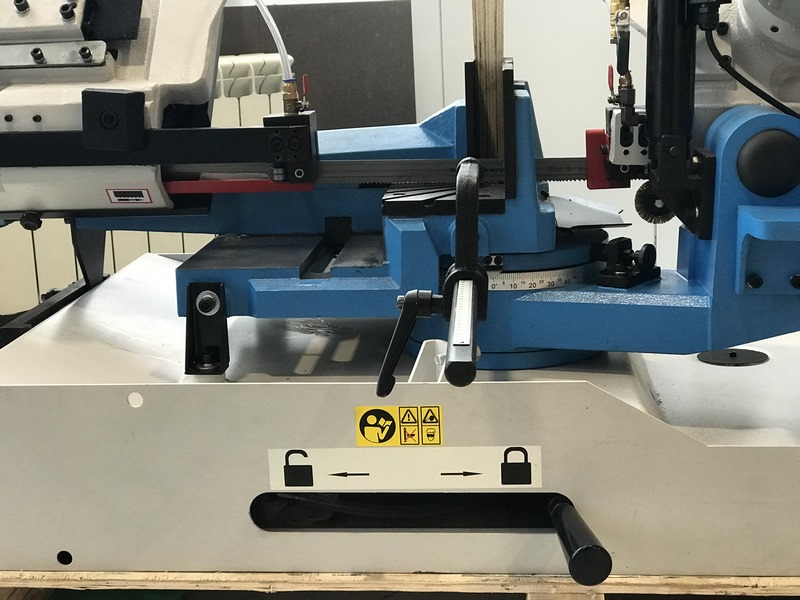

- Возможность резки под разными углами – до 45 (60)° — позволяет производить резку под разными углами, для последующей сварки конструкций.
- Пакетная резка, и резка нескольких заготовок одновременно – позволяет экономить время на обработку, распиливая несколько заготовок за одну установку.
- Возможность резки различных заготовок: труб, профилей и т.д. – делает станок широко применимым как на мелких производствах и мастерских, так и серийно обработать большинство используемых на производстве материалов.
Комплектация станка:
- Станина станка в сборе
- Тумба станка
- Ленточное полотно

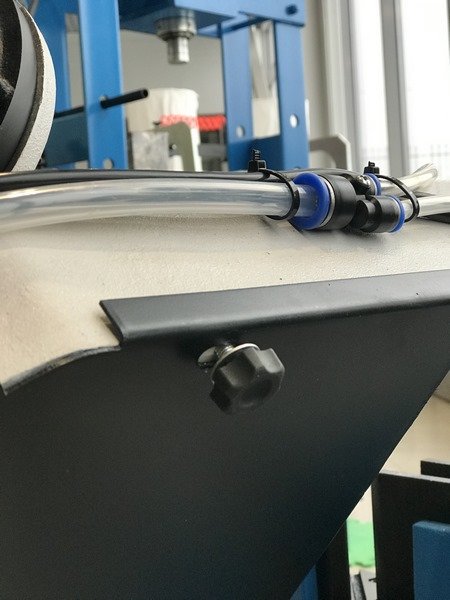

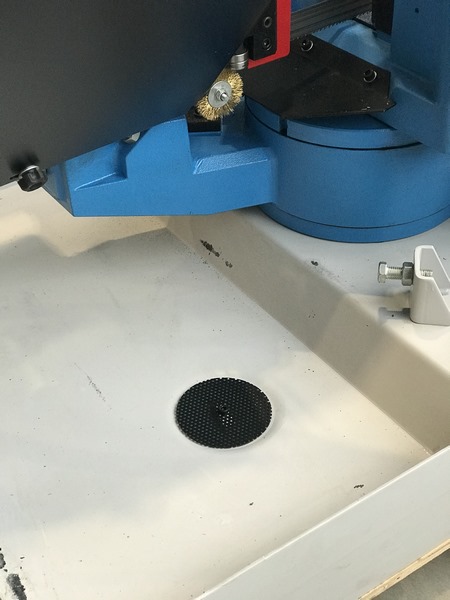

- Автоматическая система СОЖ
- Инструкция по эксплуатации на руском языке
Справочная информация
СХЕМА ОБРАБОТКИ:
| СТАЛЬНЫЕ ТРУБЫ | МЕТАЛЛИЧЕСКИЙ ПРОФИЛЬ | МЕТАЛЛИЧЕСКИЙ ПРУТОК |
|
|
|
| ДВУТАВРОВЫЕ БАЛКИ | ПРОКАТ РАЗЛИЧНОЙ ФОРМЫ | ШВЕЛЛЕР |
|
|
|
Станки на заводе METALTEC
Технические характеристики
-
Модель
BS 250 FH
-

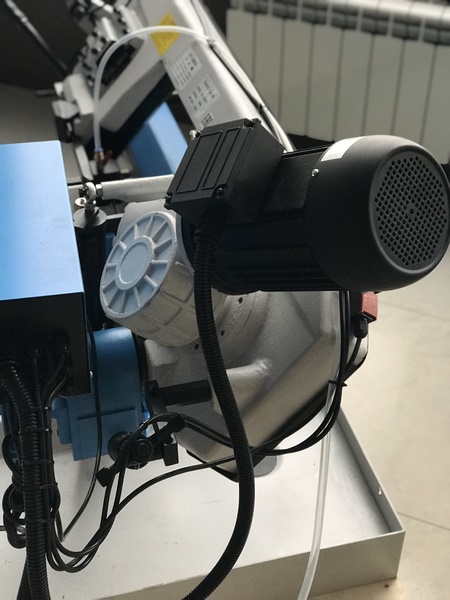

Мощность двигателя, Вт
1500 (380 V)
-
Размеры пильного полотна, мм
2715 x 27 x 0,9
-
Скорость резания, м/мин
72 / 36
-
Угол разворота пильной рамы, °
— 45 (60)
-
Высота стола, мм
1020
Сечение обрабатываемой детали при – 45°
-
●
150
-
■
130 х 130
-
▅
170 х 90
Сечение обрабатываемой детали при 90°, мм
-
●
250
-
■
240 x 240
-
▅
310 х 240
Сечение обрабатываемой детали при 45°
-
●
200
-
■
170 х 170
-
▅
190 х 170
Сечение обрабатываемой детали при 60°
-
●
120 -
■
95 х 95 -
▅
120 х 95
Габаритные размеры (станина):
-
Длина, мм
1540
-
Ширина, мм
700
-
Высота, мм
1050
Габаритные размеры (пильный модуль):
-
Длина, мм
1100
-
Ширина, мм
760
-
Высота, мм
180
-
Вес (нетто), кг
341
-
Вес (брутто), кг
394
